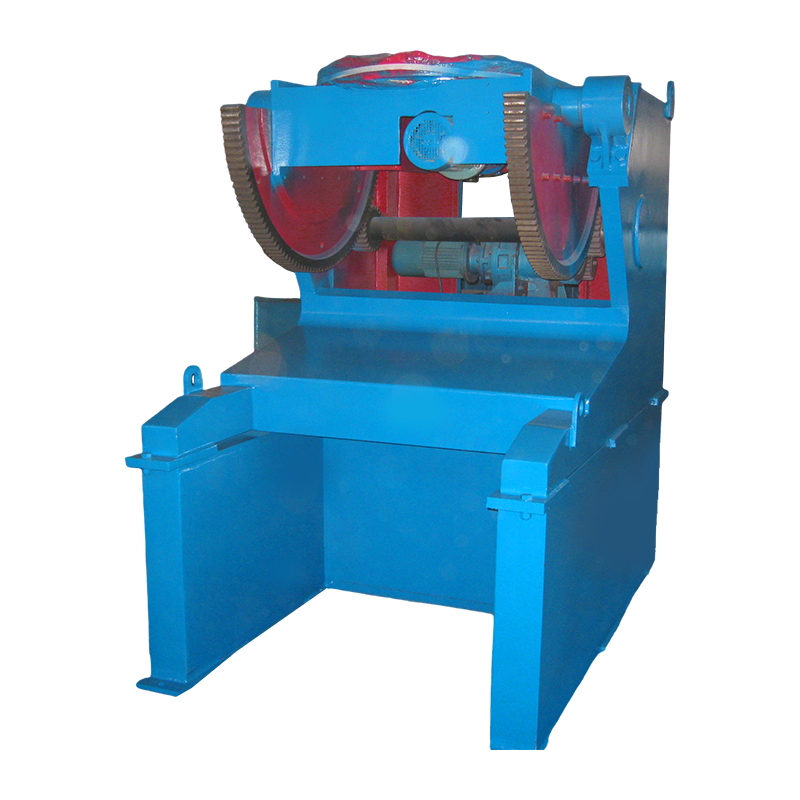

Máy định vị hàn thông thường Nhà chế tạo

Máy định vị hàn thông thường là thiết bị cơ bản trong quy trình hàn công nghiệp, được thiết kế với chức năng xoay và nghiêng tiêu chuẩn hóa để điều chỉnh các phôi cố định vào tư thế hàn tối ưu. Chức năng xoay của nó sử dụng bộ điều khiển tần số thay đổi (VFD) để điều chỉnh tốc độ vô cấp, trong khi chức năng nghiêng hoạt động ở tốc độ không đổi, đảm bảo định vị phôi ổn định và hiệu quả cho các hoạt động hàn. Là nhà sản xuất thiết bị hàn chuyên nghiệp được thành lập vào năm 2004, Công ty TNHH Công nghệ Công nghiệp nặng Vô Tích WeldNice tích hợp thiết kế, phát triển, sản xuất và bán hàng, đồng thời dòng sản phẩm Định vị hàn thông thường tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt—được hỗ trợ bởi thiết bị sản xuất và xử lý tiên tiến, cơ sở thử nghiệm hoàn chỉnh và hệ thống đảm bảo chất lượng toàn diện—để đáp ứng nhu cầu định vị cơ bản của các tình huống hàn khác nhau. Được sử dụng rộng rãi trong hàn phôi cỡ vừa và nhỏ, loại thiết bị này tăng cường khả năng hàn, giảm thời gian điều chỉnh thủ công và tạo nền tảng vững chắc cho chất lượng hàn ổn định, đã được xác nhận bởi nhiều người dùng trong và ngoài nước do Wuxi WeldNice phục vụ trong nhiều năm qua.

Nguyên tắc làm việc

• Hệ thống quay: Được điều khiển bởi một động cơ có tần số thay đổi, cơ cấu quay chuyển đổi năng lượng điện thành mô-men xoắn cơ học để điều khiển bàn xoay phôi. Công nghệ VFD cho phép điều chỉnh tốc độ vô cấp (thường là 0,5-10 vòng/phút đối với kiểu máy tiêu chuẩn), cho phép người vận hành khớp tốc độ quay với các thông số hàn (ví dụ: dòng điện, tốc độ hàn) theo kích thước phôi và yêu cầu hàn. Hệ thống xoay của Vô Tích WeldNice sử dụng hộp số chính xác, đảm bảo độ chính xác khi quay trong phạm vi ± 0,1°, giúp tránh một cách hiệu quả các khuyết tật hàn do xoay không ổn định.

  Hệ thống nghiêng: Được trang bị bộ truyền động thủy lực hoặc điện tốc độ không đổi, cơ cấu nghiêng điều chỉnh góc của phôi (thường là 0-90°) để có thể hàn các đường nối ngang, dọc hoặc trên cao. Thiết kế tốc độ không đổi đảm bảo thay đổi góc mượt mà mà không bị giật đột ngột, bảo vệ phôi khỏi va chạm hoặc lệch hạt hàn. Cấu trúc nghiêng của Bộ định vị hàn thông thường của Vô Tích WeldNice được sản xuất bằng các tấm thép cường độ cao, trải qua các bài kiểm tra chịu tải nghiêm ngặt để đảm bảo độ ổn định trong điều kiện tải định mức.



  Trường hợp ứng dụng

  Máy định vị hàn thông thường is widely used in industries requiring standardized welding operations, with typical application scenarios verified by Wuxi WeldNice’s cooperative projects:
  • Máy móc kỹ thuật: Trong quá trình sản xuất cánh tay máy xúc nhỏ và khung máy xúc lật, thiết bị nghiêng phôi sang vị trí nằm ngang, cho phép hàn phẳng các đường nối dọc. Một nhà sản xuất máy xây dựng trong nước đã sử dụng Bộ định vị hàn thông thường của Vô Tích WeldNice (tải trọng 3000 kg), giảm 40% thời gian điều chỉnh thủ công và cải thiện tỷ lệ hàn từ 85% lên 98%.
  • Bình áp lực: Đối với bình áp lực nhỏ (thể tích ≤ 500L), chức năng xoay đảm bảo hàn đồng đều các đường nối chu vi, còn chức năng nghiêng tạo điều kiện thuận lợi cho việc hàn các mối nối mặt bích. Wuxi WeldNice đã cung cấp 200 bộ Định vị hàn thông thường cho một doanh nghiệp bình chịu áp lực ở Đông Nam Á, thích ứng với độ ẩm địa phương và điều kiện xưởng nhiệt độ cao thông qua thiết kế bảo vệ tối ưu.
  • Kết cấu thép: Trong chế tạo khung thép nhẹ và tay vịn cầu thang, thiết bị sẽ điều chỉnh góc phôi để tránh hàn trên cao, giảm mệt mỏi cho người vận hành và nâng cao hiệu quả hàn. Một nhà sản xuất kết cấu thép Châu Âu đã chọn sản phẩm của Wuxi WeldNice vì khả năng tương thích với các tiêu chuẩn năng lượng quốc tế và hiệu suất ổn định khi hoạt động liên tục trong thời gian dài.



    So sánh sản phẩm: Định vị hàn thông thường và định vị hàn CNC

    Thứ nguyên so sánh	Máy định vị hàn thông thường (Wuxi WeldNice)	Máy định vị hàn CNC (Tham khảo ngành)
    Chế độ lái xe	Nghiêng tốc độ không đổi vòng quay VFD	Bộ truyền động servo CNC (xoay nghiêng)
    Kiểm soát độ chính xác	±0,1° (xoay), ±1° (nghiêng)	±0,01° (xoay), ±0,1° (nghiêng)
    Chế độ hoạt động	Điều khiển bằng tay/bàn đạp chân	Lập trình điều khiển tự động
    Phôi áp dụng	Các phôi có kích thước từ nhỏ đến trung bình, có hình dạng đều đặn với đường hàn đơn giản	Phôi lớn, có hình dạng phức tạp với yêu cầu hàn chính xác
    Hiệu quả chi phí	Cao (giải pháp định vị cấp cơ bản, chi phí bảo trì thấp)	Trung bình đến cao (kịch bản có độ chính xác cao, chi phí bảo trì cao hơn)
    Người dùng tiêu biểu	Doanh nghiệp sản xuất vừa và nhỏ, xưởng chế biến	Doanh nghiệp quy mô lớn, ngành sản xuất thiết bị cao cấp

  Hướng dẫn bảo trì

  Để đảm bảo tuổi thọ sử dụng ( ≥8 năm đối với các sản phẩm Vô Tích WeldNice) và hiệu suất ổn định của Bộ định vị hàn thông thường, hãy tuân thủ các yêu cầu bảo trì sau:

  Bảo trì hàng ngày (Sau mỗi lần sử dụng)

  • Làm sạch bàn xoay và khung nghiêng bằng vải khô để loại bỏ vết hàn, bụi và vết dầu; tránh sử dụng nước áp suất cao để xả các bộ phận điện (ví dụ: bộ điều khiển VFD).
  • Kiểm tra độ chặt của các bu lông kết nối (bàn xoay, đế động cơ) và siết chặt nếu bị lỏng; Các sản phẩm của Vô Tích WeldNice sử dụng bu lông chống nới lỏng để giảm tần suất bảo trì.

  Bảo trì định kỳ (3 tháng 1 lần)

  • Thay dầu bôi trơn trong hộp số (sử dụng dầu hộp số công nghiệp 220# theo khuyến nghị của Wuxi WeldNice) để đảm bảo truyền động êm ái; xả hết dầu cũ trước khi đổ đầy.
  • Kiểm tra hệ thống thủy lực (đối với các mẫu dẫn động bằng thủy lực) xem có rò rỉ dầu không; thay thế phớt bị hư hỏng kịp thời và sử dụng dầu thủy lực đạt tiêu chuẩn ISO VG46.
  • Kiểm tra chức năng điều chỉnh tốc độ của bộ điều khiển VFD để đảm bảo không có tiếng ồn bất thường hoặc dao động tốc độ; làm sạch các lỗ thoát nhiệt của bộ điều khiển để tránh hiện tượng quá nhiệt.



    Xử lý lỗi

    Lỗi chung	nguyên nhân	Giải pháp
    Cơ chế nghiêng bị giật	Bánh răng bị mòn/bôi trơn không đủ	Thêm dầu bôi trơn; thay thế bánh răng bằng phụ tùng chính hãng của Wuxi WeldNice để đảm bảo tính tương thích.
    Lỗi tự khóa khi nghiêng	Cơ cấu khóa bị hỏng	Ngừng sử dụng ngay lập tức; nhân viên bảo trì chuyên nghiệp của chúng tôi sẽ cung cấp dịch vụ sửa chữa tại chỗ (có sẵn ở các thành phố lớn trong nước và các thị trường trọng điểm ở nước ngoài).

  Câu hỏi thường gặp

  Câu hỏi 1: Làm thế nào để chọn Bộ định vị hàn thông thường thích hợp dựa trên các thông số phôi?

  Đáp: Tiêu chí lựa chọn chính là trọng lượng phôi, khả năng tương thích kích thước bàn xoay và các yêu cầu về quy trình hàn: 1) Khả năng chịu tải phải gấp 1,2-1,5 lần trọng lượng phôi (để dự trữ giới hạn an toàn); 2) Đường kính bàn xoay phải bằng 1,3-1,5 lần chiều rộng phôi tối đa (để đảm bảo vị trí ổn định); 3) Đối với hàn đường may theo chu vi, ưu tiên phạm vi tốc độ quay VFD phù hợp với tốc độ hàn (0,5-10 vòng/phút đối với kiểu máy tiêu chuẩn). Vô Tích WeldNice cung cấp dịch vụ tư vấn 选型 miễn phí và người dùng có thể cung cấp các bản vẽ hoặc thông số 3D phôi để nhận được các đề xuất tùy chỉnh.

  Câu hỏi 2: Tốc độ quay VFD của Bộ định vị hàn thông thường có thể được tùy chỉnh ngoài phạm vi tiêu chuẩn (0,5-10 vòng/phút) không?

  Đ: Vâng. Phạm vi tốc độ tiêu chuẩn (0,5-10 vòng/phút) bao gồm hầu hết các quy trình hàn thông thường (ví dụ: hàn hồ quang thủ công, hàn MIG/MAG), nhưng đối với các trường hợp đặc biệt (ví dụ: hàn tốc độ thấp đối với phôi dày, hàn tốc độ cao đối với tấm mỏng), Wuxi WeldNice có thể tùy chỉnh cài đặt tham số bộ điều khiển VFD để mở rộng phạm vi tốc độ lên 0,1-15 vòng/phút. Việc tùy chỉnh dựa trên công suất động cơ và tỷ số truyền hộp số, đảm bảo hiệu suất ổn định mà không ảnh hưởng đến tuổi thọ của thiết bị.

  Câu 3: Sự khác biệt giữa truyền động thủy lực và truyền động điện đối với chức năng nghiêng và cách chọn?

  Đáp: Sự khác biệt cốt lõi nằm ở khả năng chịu tải, độ trơn tru khi vận hành và các yêu cầu bảo trì:
  • Truyền động thủy lực: Thích hợp cho các dòng xe tải nặng (khả năng chịu tải ≥5000 kg), có mô-men xoắn mạnh và độ nghiêng êm ái; yêu cầu thay dầu thường xuyên và kiểm tra rò rỉ.
  • Truyền động điện: Thích hợp cho các dòng máy tải nhẹ đến trung bình (khả năng chịu tải ≤5000 kg), có kết cấu đơn giản, chi phí bảo trì thấp, ưu điểm tiết kiệm năng lượng.
    Wuxi WeldNice khuyến nghị truyền động thủy lực để hàn phôi nặng (ví dụ: kết cấu thép lớn) và truyền động điện cho phôi gia công vừa và nhỏ (ví dụ: bình chịu áp lực nhỏ) để cân bằng hiệu suất và chi phí.

  Câu hỏi 4: Có thể sử dụng Bộ định vị hàn thông thường với thiết bị hàn tự động (ví dụ: robot hàn) không?

  Đ: Vâng. Mặc dù Bộ định vị hàn thông thường sử dụng điều khiển bằng tay/bàn đạp chân theo mặc định, nhưng nó có thể được trang bị giao diện tín hiệu (tùy chọn) để kết nối với robot hàn hoặc cánh tay hàn tự động. Hoạt động quay, nghiêng của thiết bị có thể được đồng bộ với hệ thống hàn thông qua tín hiệu điều khiển bên ngoài, thực hiện các thao tác hàn bán tự động. Vô Tích WeldNice đã hoàn thành việc điều chỉnh phù hợp với các thương hiệu robot hàn phổ biến (ví dụ: FANUC, YASKAWA) và cung cấp hỗ trợ kỹ thuật để tích hợp hệ thống.

  Câu hỏi 5: Máy định vị hàn thông thường cần có những điều kiện lắp đặt nào?

  A: Điều kiện lắp đặt cơ bản bao gồm: 1) Nền móng: Nền bê tông phẳng (khả năng chịu lực ≥2 lần trọng lượng thiết bị) để tránh rung lắc trong quá trình vận hành; 2) Nguồn điện: dòng điện xoay chiều ba pha 380V/50Hz (dao động điện áp ≤±10%), có bảo vệ mạch độc lập (ví dụ: bộ bảo vệ rò rỉ); 3) Môi trường: Trong nhà hoặc bán ngoài trời (tránh mưa trực tiếp), nhiệt độ môi trường -10°C đến 45°C, độ ẩm tương đối ≤85%. Wuxi WeldNice cung cấp hướng dẫn cài đặt chi tiết cho từng sản phẩm và cung cấp dịch vụ hướng dẫn cài đặt tại chỗ cho các mẫu lớn.
